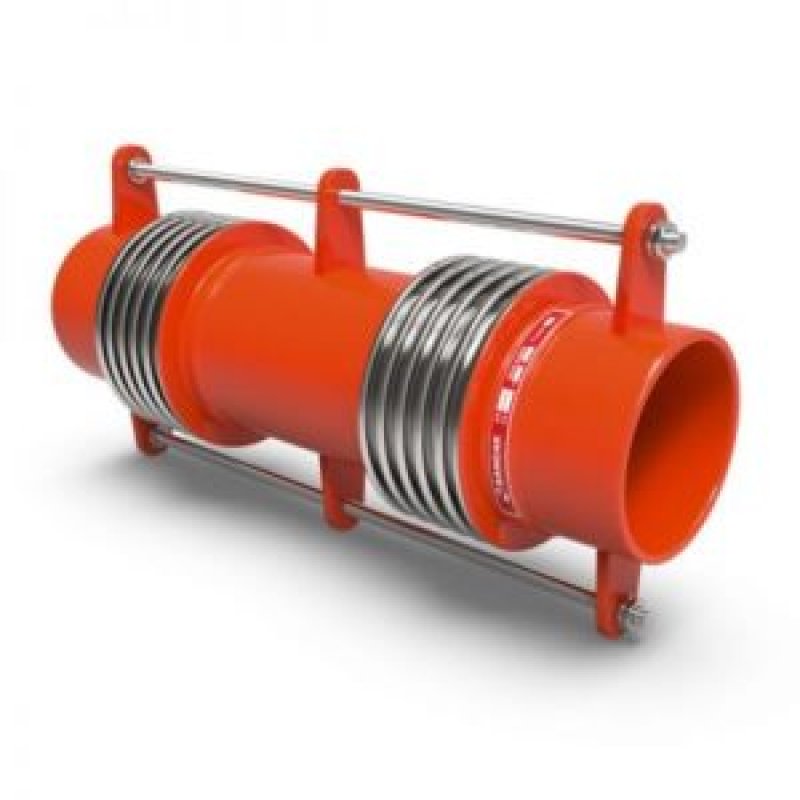

Isıl genleşmeleri absorbe etmek ve sistemdeki titreşimleri sönümlemek amacıyla kullanılırlar. Ondülasyon iki uçta bulunan kaynak boyun olarak adlandırılan bağlantı parçalarına kaynatılmıştır. Kaynak Boyunlu Üniversal Dilatasyon Kompansatörleri akışın laminer olmasını sağladığı gibi, körüğün çalışma devir sayısını da artırmaktadır.
| ÖZELLİKLER | |
| KÖRÜK | AISI 304-321 PASLANMAZ ÇELİK |
| KAYNAK BOYUN | ST 37,2 KARBON ÇELİK |
| ARA BORU | ST 37,2 KARBON ÇELİK |
| ÇALIŞMA SICAKLIĞI | (-80 / +427°C) |
| DİZAYN BASINCI | PN16 |
| LİMİT ROT | 8,8 KARBON ÇELİK |
| Bağlantı Çap | Genleşme (L mm) | Ölçüler | Nominal Basınç | ||||
| Eksenel 60 mm | |||||||
| DN | inç | Yanal 30 mm | Yanal 60 mm | Yanal 90 mm | ØD | s | PN |
| 25 | 1″ | 350 | 400 | 500 | 33,7 | 3,2 | 16 |
| 32 | 1 1/4″ | 350 | 400 | 500 | 42,4 | 3,2 | 16 |
| 40 | 1 1/2″ | 350 | 400 | 500 | 48,3 | 3,2 | 16 |
| 50 | 2″ | 350 | 400 | 500 | 60,3 | 3,6 | 16 |
| 65 | 2 1/2″ | 450 | 450 | 600 | 76,1 | 3,6 | 16 |
| 80 | 3″ | 450 | 450 | 600 | 88,5 | 4 | 16 |
| 100 | 4″ | 450 | 450 | 600 | 114,3 | 4,5 | 16 |
| 125 | 5″ | 500 | 500 | 650 | 139,7 | 4,8 | 16 |
| 150 | 6″ | 500 | 500 | 650 | 165,1 | 4,8 | 16 |
| 200 | 8″ | 550 | 600 | 700 | 219,1 | 4,5 | 16 |
| 250 | 10″ | 550 | 600 | 700 | 273 | 5,6 | 16 |
