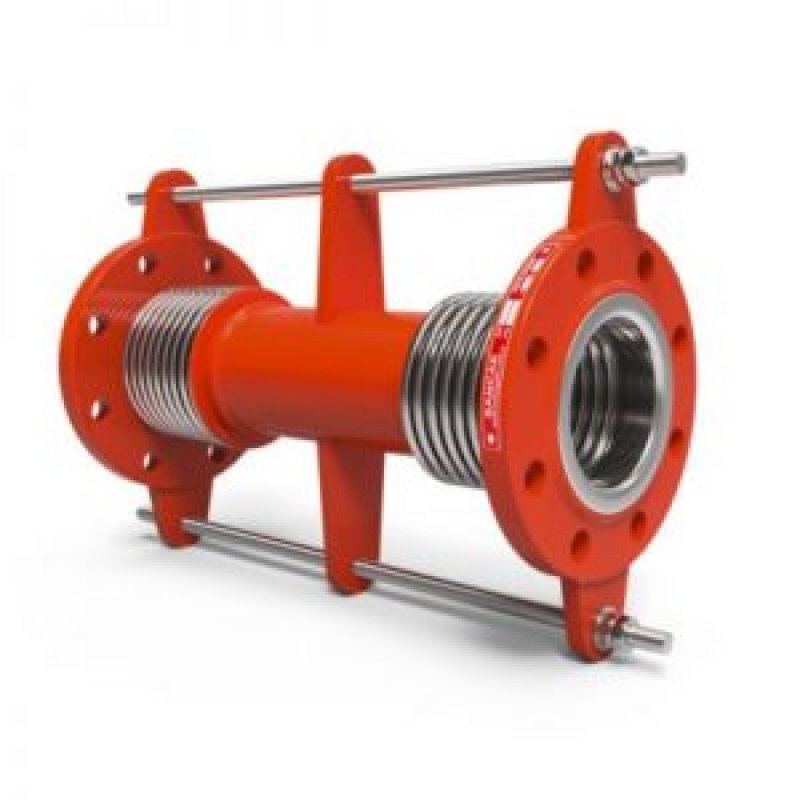

ÜNİVERSAL DİLATASYON KOMPANSATÖRLERİ FLANŞLI

Dilatasyon kompansatörleri boru sistemlerinde belirlenen yerlere konularak, bina çökmeleri ve hareketlenmelerin de, rijit boru yapısına karşın esnek yapısı sayesinde boru hatlarındaki gerilme, kopma vb. problemleri ortadan kaldırarak sistemi koruyan elemanlardır.



Bağlantı Çapı Genleşme (L mm) Ölçüler Nominal Basınç
Eksenel60 mm
DN inç Yanal 30 mm Yanal 60 mm Yanal 90 mm 0D 0k b 0d2xn PN
25 1″ 250 300 400 115 85 16 014×4 16
32 1 1/4″ 250 300 400 140 100 16 018×4 16
40 1 1/2″ 250 300 400 150 110 16 018×4 16
50 2″ 250 300 400 165 125 18 018×4 16
65 2 1/2″ 300 350 450 185 145 18 018×4 16
80 3″ 300 350 450 200 160 20 018×8 16
100 4″ 300 350 450 220 180 20 018×8 16
125 5″ 350 400 500 250 210 22 018×8 16
150 6″ 350 400 500 285 240 22 022×8 16
200 8″ 400 500 600 340 295 24 022×12 16
250 10″ 400 500 600 405 355 26 026×12 16
