M-Bus Metering Bus kelimelerinden üretilen bir kısaltmadır. M-Bus adından da anlaşılacağı üzere ölçüm cihazlarının haberleşmesi için geliştirilmiş bir standarttır. Bu standart genellikle evlerde kullanılan Elektrik, Sıcak su ve Soğuk su gibi ölçüm cihazlarının ölçümünde kullanılan bir standarttır. M-bus, TS EN 1434-3 standardına uygun haberleşme protokolüdür.
M-Bus ekipmanları kablo üzerinden enerji alabildikleri gibi pil ile de beslenebilirler. M-Bus sayaçları bir master konvertör tarafından sorgulandıkları zaman topladıkları bilgileri master konvertöre iletirler.
M-Bus ekipmanları özellikle de pil ile beslendikleri durumda çok sık sorgulanmamalıdır. Her sorgu bir enerji tüketimi meydana getirdiği için ideal sorgu frekansı günde birdir.
Kablo altyapısının hazır olması durumunda M-Bus sayaçlar kablo üzerinden enerjilerini alabilirler. Bu durumda daha sık sorgulama yapmak problem yaratmayacaktır.

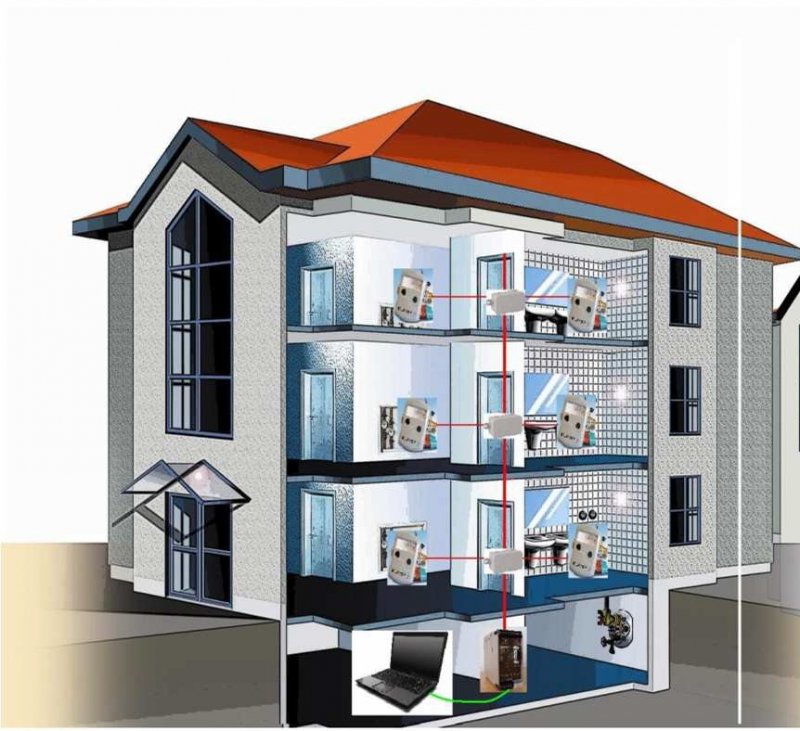

Kablolu M-Bus kurulum uygulamasında bir çift sinyal kablosu tesis edilir ve tüm M-Bus ekipmanları kabloya paralel olarak (BUS) bağlanır. Merkezde M-Bus kollektör ile bağlanan cihazlar enerji beslemesini kablo üzerinden alır. Aynı zamanda kablo üzerinden merkezdeki konvertöre sayaç bilgileri iletilir.
Bus topoloji kullanılması sebebi ile kablolama maliyeti gayet düşük olan bu sistem özellikle apartmanlar ve siteler için uygundur.
M-Bus bir çift kablo üzerinden seri haberleşme yapan bir protokoldür. Bu yapının kurulması durumunda sayaçların uzaktan enerjilendirilmesi mümkündür.
Bir M-Bus segmentinde en fazla 250 adet sayaç bağlanabilir.
